FPC覆膜在電子制造領域具有舉足輕重的地位，尤其在PCB行業中，它作為功能性薄膜被廣泛應用。其主要功能是保護銅箔免受氧化影響，同時為后續的表面處理和SMT工序提供必要的覆蓋與阻焊作用。然而，面對不同電子線路的尺寸和類型需求，客戶期望覆膜具備開窗及切割功能，這便需要一款具備高精度切割、邊緣光滑且無毛刺的FPC覆蓋膜開窗切割機。

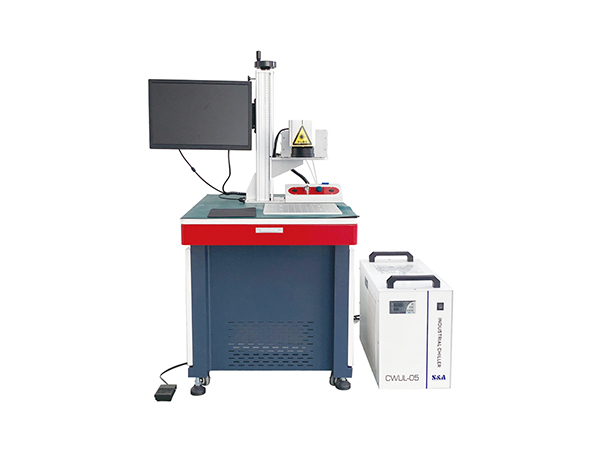

UV激光切割設備，正是在這樣的背景下應運而生。該設備運用UV激光微孔群精微加工技術，通過優化UV激光加工工藝，實現了對FPC微小尺寸、高表面質量的微孔的高效加工。這一技術為各類柔性電子材料板的微孔群批量化一致性制造提供了可能。

關于其技術難點，具體如下：

一、微孔精微加工的質量保障

微孔分為通孔和盲孔兩種類型。無論是通孔還是盲孔，其質量都涉及到孔徑比、真圓度以及孔內、孔底和孔深等多方面的質量指標。在FPC微群孔加工中，不僅需要達到極小的孔徑，同時還要確?？椎纳疃茸銐颍叶嗫准庸ば璞３忠恢滦?。這便需要在多聚焦方式、脈沖序列加工、聚焦光斑質量?jī)?yōu)化、激光能量精確控制以及導光系統穩定性等多方面開展研究工作。

二、高效打孔過程的精確控制

要實現基于UV激光的FPC微孔群高效加工，不僅要求速度與ESI相媲美，還要保證打孔的質量和一致性。為此，我們需要從鉆孔數據優化、振鏡和機械平臺的同步聯動等多個方向入手。在實際操作中，需要探索出最短的加工路徑優化算法以及振鏡與平臺同步協調的控制方法，在確保多孔加工質量和一致性的同時，最大限度地縮短加工時間。

三、激光功率穩定性的監測和控制

在FPC盲孔加工過程中，激光功率的不穩定可能導致銅底受損，進而導致部分或整個電路板報廢，增加生產成本和檢測成本。因此，我們需要找到一段穩定的激光能量變化區域，即能量processwindow，并盡可能地拓寬這個區域。這需要通過整個光路的優化設計，如擴束鏡、光束整形器、分光方法、場鏡的參數設計以及光路調試方法等手段提高穩定能量區域的寬度。同時，利用馬達控制衰減器角度或聲光調制器等參數調節方法實現功率的相對穩定。
