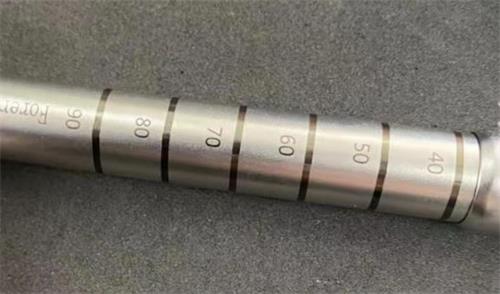

旋轉打標知識分享：

（1）    擴展軸分割標刻功能：旋轉打標是打標機擴展軸分割標刻功能的實際應用之一。

       打標機擴展軸分割標刻功能只要是為了解決小幅面振鏡系統標刻大幅面產品所產生的問題。振鏡系統無法完成產品幅面大于場鏡面標刻任務，為了得到大幅面標刻產品，我們把大幅面產品分割成多個小于場鏡幅面的部分分別標刻，通過控制運動系統使這些分別打出的部分又能很好的組成一個完整的大幅面產品。

（2）     擴展軸分割標刻有三個類型：

   1.     柱面旋轉拼圖加工：柱面旋轉拼圖加工時，激光在柱面上焦距變化較大，激光聚焦在工件的能量變化較大，焦距兩側加工效果越差，所以加工柱面工件時要設定一個分割尺寸使得誤差在允許范圍內。

   2.     平面拼圖加工：平面拼圖加工可以通過擴展軸帶動工作平臺移動擴大加工范圍，也就是把大幅面圖案分割成多個小于場鏡幅面圖案分別標刻出每一部分，通過控制工作臺運動使這些分別打出的部分圖案又能組成一個完整大幅面產品。

   3.     Z軸定位加工：在金橙子打標軟件中每個圖形對象都有Z軸位置坐標，加工前系統通過擴展軸拖動工作平臺運動到對象對應的Z軸位置。

（3）     擴展軸分割標刻方式。

   1.     單軸分割標刻：?jiǎn)屋S分割標刻使單獨使用控制卡上擴展軸 A的脈沖和方向輸出信號控制一路步進電動機運動，步進電動機拖動平臺運動或轉軸運動，同時配合兩路振鏡打標輸出，標刻出大幅面內容或者在圓柱面上加工。

   2.     雙軸分割標刻：雙軸分割標刻是同時使用控制卡上擴展軸 A和B的脈沖和方向輸出信號控制二路步進電動機運動，步進電動機拖動工作平臺運動，同時配合兩路振鏡打標輸出，標刻出大幅面內容。
